環(huán)氧鋅黃底漆是一種由環(huán)氧樹脂、鋅黃顏料、填料、助劑等組成的雙組份防銹底漆
用于中等工業(yè)腐蝕環(huán)境的新建鋼結(jié)構(gòu)表面，可作為底漆或中間漆使用，也可在維修配套中使用。
環(huán)氧漆
環(huán)氧鋅黃底漆是一種由環(huán)氧樹脂、鋅黃顏料、填料、助劑等組成的雙組份防銹底漆
用于中等工業(yè)腐蝕環(huán)境的新建鋼結(jié)構(gòu)表面，可作為底漆或中間漆使用，也可在維修配套中使用。
對(duì)不銹鋼、鋁合金、鍍鋅鋼、鍍鋁等基材擁有良好附著力。
涂層耐腐蝕，可有效抵抗酸、堿、鹽、海水等介質(zhì)的腐蝕。
 |  |  |  |
 |  |  |  |
環(huán)氧鋅黃底漆一款針對(duì)于不銹鋼、鋁合金、鍍鋅鋼基材使用的專用底漆產(chǎn)品。
產(chǎn)品具有附著力強(qiáng)、抗化學(xué)腐蝕性能好的特點(diǎn)，適用于不銹鋼容器、鋁合金型材、熱噴鋅鋁基材表面防腐涂裝。
 |  |  |
| 顏色 | 鋅黃色 |
| 固體份% | 56 |
揮發(fā)性有機(jī)化合物含 | 410克/升，符合歐盟溶劑排放指令 2004/42/EC，j子類別 |
| 閃點(diǎn) | 21℃以上 |
| 涂裝膜厚 | 干膜：80-150微米/道；濕膜：133-270微米/道 |
理論涂覆率 | 0.253千克/平方米/100 微米 實(shí)際涂布率與表面處理，外界環(huán)境，施工方法等多種因素有關(guān)。 |

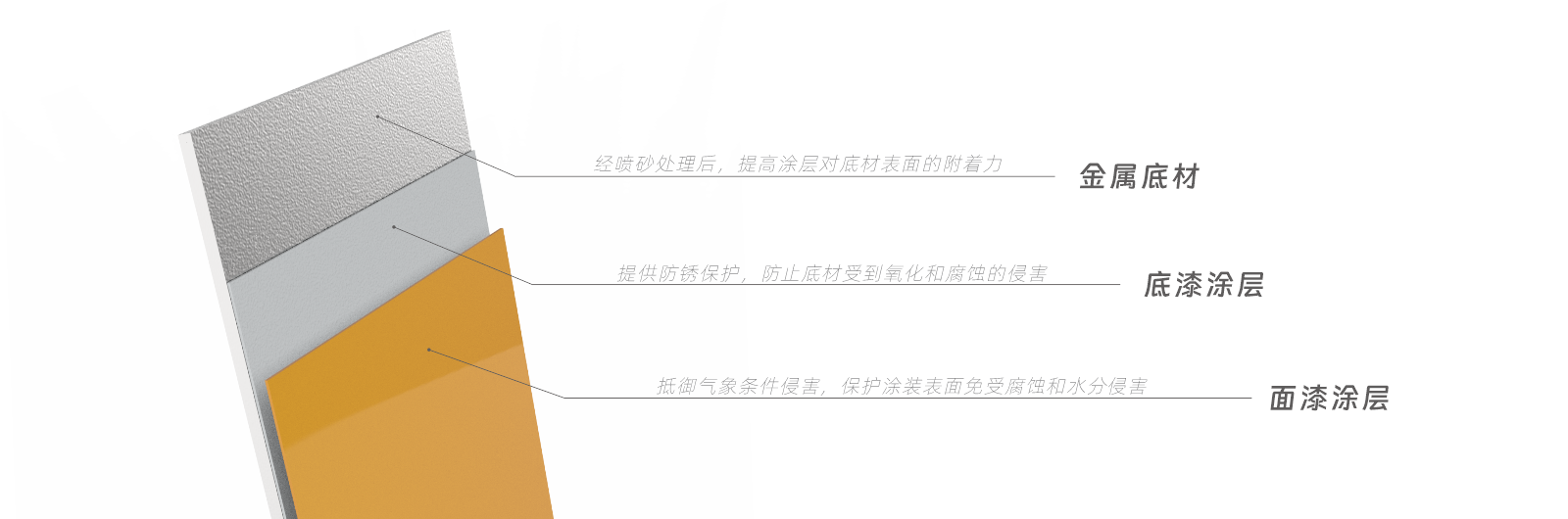

涂裝配套
使用底材：輕金屬
適用上涂：丙烯酸聚氨酯面漆，氟碳面漆，環(huán)氧面漆等
施工溫度：5℃～40℃
混合：使用動(dòng)力工具或手動(dòng)工具充分?jǐn)嚢杈鶆?/span>
混合比例：主劑/固化劑=5/1（質(zhì)量比）
混合使用期：
| 5℃ | 20℃ | 30℃ |
| 16hrs | 8hrs | 6hrs |
施工方法：無(wú)氣噴涂、空氣噴涂、刷涂、滾涂（專用）
| 施工方法 | 噴嘴尺寸 | 出口壓力 | 稀釋比率（質(zhì)量比） |
| 無(wú)氣噴涂 | 0.43mm-0.53mm | 10-15Mpa | 5-10% |
| 空氣噴涂 | ---- | ---- | 10-15% |
| 刷涂，滾涂 | ---- | ---- | 5-10% |
| 稀釋劑 | 環(huán)氧稀釋劑 | ||
干燥時(shí)間&涂裝間隔
| 溫度 | 5℃ | 20℃ | 30℃ |
| 指觸干燥 | 2hrs | 1hrs | 30min |
半硬干燥 | 8hrs | 6hrs | 3hrs |
| 最小涂裝間隔 | 48hrs | 16hrs | 12hrs |
最大涂裝間隔 | 7days | 7days | 7days |
表面處理
被涂的鋼鐵表面，必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采取拋丸或噴砂方法，達(dá)瑞典除銹標(biāo)準(zhǔn)Sa2.5級(jí)，粗糙度達(dá)30~70μm；也可采用手工除銹方法，達(dá)瑞典除銹標(biāo)準(zhǔn)St3級(jí)，粗糙度達(dá)30~70μm。
安全措施
1、避免接觸皮膚和眼睛。
2、油漆接觸到皮膚，應(yīng)用溫水或者適當(dāng)?shù)那逑磩┣逑?。油漆接觸到眼睛，應(yīng)用大量水沖洗并立即就醫(yī)。
3、保證良好的通風(fēng)。
4、涂料中含有可燃物質(zhì)，請(qǐng)遠(yuǎn)離火花并禁止在臨近地區(qū)吸煙。
5、現(xiàn)場(chǎng)遵守一切健康安全規(guī)定。
貯存
貯存于干燥陰涼的環(huán)境中，遠(yuǎn)離熱源及火源。包裝桶必須保持封閉。
貯存期限：自生產(chǎn)之日起12個(gè)月（25℃）
提請(qǐng)注意
鑒于產(chǎn)品使用條件非我方所能控制，此中信息不含擔(dān)保，即僅在選取產(chǎn)品上對(duì)買方負(fù)責(zé)。由于我公司產(chǎn)品及生產(chǎn)工藝的不斷發(fā)展，本說(shuō)明書的內(nèi)容也會(huì)隨時(shí)進(jìn)行更改，此中所有信息均以我方確認(rèn)為主。產(chǎn)品使用前，請(qǐng)確認(rèn)所持說(shuō)明書為最新版本。
13081146138
