環(huán)氧帶銹防銹漆是一種低VOC含量、高固體、雙組份表面容忍型環(huán)氧涂料。
適用于手動工具處理的帶銹底材或其他低表面處理要求的表面。
環(huán)氧漆
環(huán)氧帶銹防銹漆是一種低VOC含量、高固體、雙組份表面容忍型環(huán)氧涂料。
適用于手動工具處理的帶銹底材或其他低表面處理要求的表面。
具有優(yōu)異的耐酸、堿、鹽、海水、大氣等多種化學介質的腐蝕能力，可有效保護鋼鐵表面免受腐蝕。
對帶銹或低表面處理的鋼鐵表面具有良好的附著力，可直接涂刷在銹蝕表面上，無需進行復雜的表面處理。
可在潮濕表面施工，具有良好的附著力，即使在潮濕環(huán)境下也能發(fā)揮良好的防腐作用。
 |  |  |  |
 |  |  |  |
鋼結構的維修和翻新，例如橋梁、建筑、輸電線路等。
船舶、石油化工、冶金等行業(yè)的設備維修。
其他需要快速施工、低表面處理要求的防腐場合。
 |  |  |
 |  |  |
| 顏色 | 灰色和鐵紅色 |
| 固體份% | 70 |
| 閃點 | 24℃以上 |
| 涂裝膜厚 | 干膜：75-150微米/道；濕膜：94-200微米/道 |
理論涂覆率 | 0.19千克/平方米/100微米 實際涂布率與表面處理，外界環(huán)境，施工方法等多種因素有關。 |

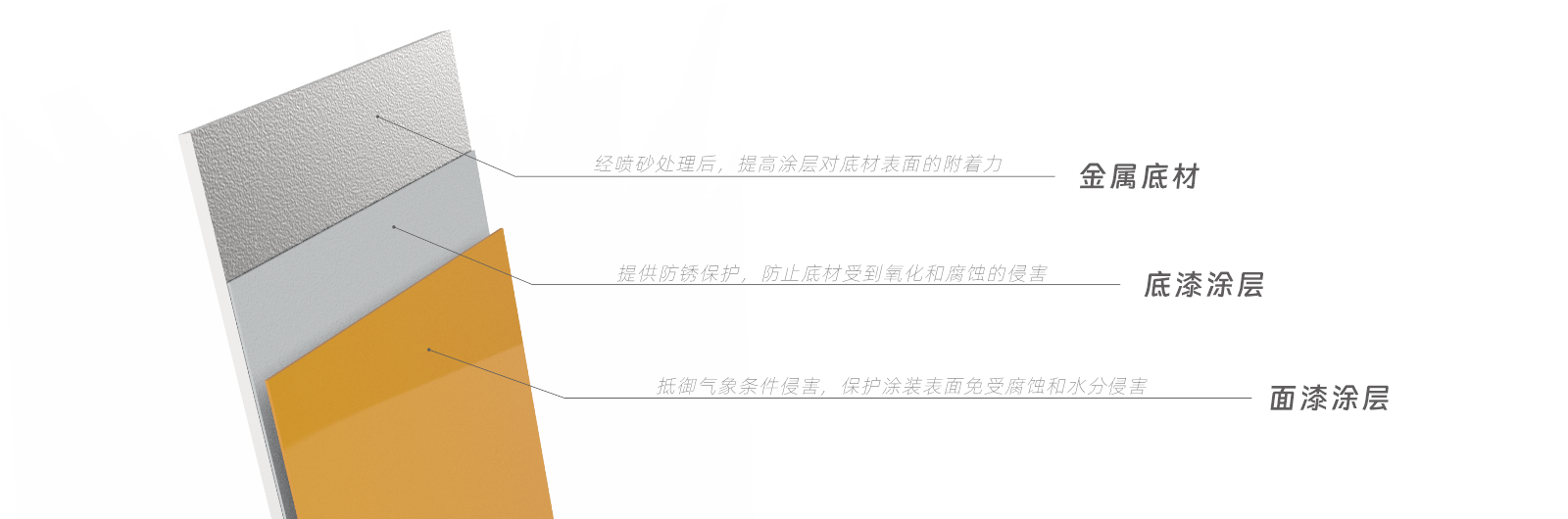

適用下涂：帶銹裸鋼和大部分舊漆膜
適用上涂：環(huán)氧面漆、丙聚面漆、氟碳面漆等
施工溫度：5℃～40℃
混合：使用動力工具或手動工具充分攪拌均勻
混合比例：主劑/固化劑=5/1（質量比）
混合使用期：
| 5℃ | 20℃ | 30℃ |
| 10hrs | 4hrs | 2hrs |
施工方法：空氣噴涂、刷涂、滾涂（專用）
| 施工方法 | 噴嘴尺寸 | 出口壓力 | 稀釋比率（質量比） |
| 無氣噴涂 | 0.43mm-0.53mm | 10-15Mpa | 10-15 |
| 空氣噴涂 | ---- | ---- | 20-25 |
| 刷涂，滾涂 | ---- | ---- | 10-15 |
| 稀釋劑 | 環(huán)氧稀釋劑 | ||
干燥時間&涂裝間隔
| 溫度 | 5℃ | 20℃ | 30℃ |
| 指觸干燥 | 12hrs | 10hrs | 7hrs |
半硬干燥 | 48hrs | 16hrs | 12hrs |
| 最小涂裝間隔 | 48hrs | 16hrs | 12hrs |
最大涂裝間隔 | 7days | 7days | 7days |
表面處理
用鋼絲刷，刷掉可剝落物，即可涂裝，對于氟碳、氯化橡膠的舊漆膜，要盡量將漆膜處理干凈。
安全措施
1、避免接觸皮膚和眼睛。
2、油漆接觸到皮膚，應用溫水或者適當?shù)那逑磩┣逑础Ｓ推峤佑|到眼睛，應用大量水沖洗并立即就醫(yī)。
3、保證良好的通風。
4、涂料中含有可燃物質，請遠離火花并禁止在臨近地區(qū)吸煙。
5、現(xiàn)場遵守一切健康安全規(guī)定。
貯存
貯存于干燥陰涼的環(huán)境中，遠離熱源及火源。包裝桶必須保持封閉。
貯存期限：自生產(chǎn)之日起12個月（25℃）
提請注意
鑒于產(chǎn)品使用條件非我方所能控制，此中信息不含擔保，即僅在選取產(chǎn)品上對買方負責。由于我公司產(chǎn)品及生產(chǎn)工藝的不斷發(fā)展，本說明書的內容也會隨時進行更改，此中所有信息均以我方確認為主。產(chǎn)品使用前，請確認所持說明書為最新版本。
13081146138
